Du kennst das sicher. Im Winter fehlt das Tageslicht. Auf dem Schreibtisch oder im Regal ist kaum Platz. Du brauchst eine helle, mobile Lichtquelle, die Stimmung und Konzentration unterstützt. Gleichzeitig willst du etwas selbst bauen. Etwas handliches, das du mit wenigen Bauteilen zusammenlöten kannst.

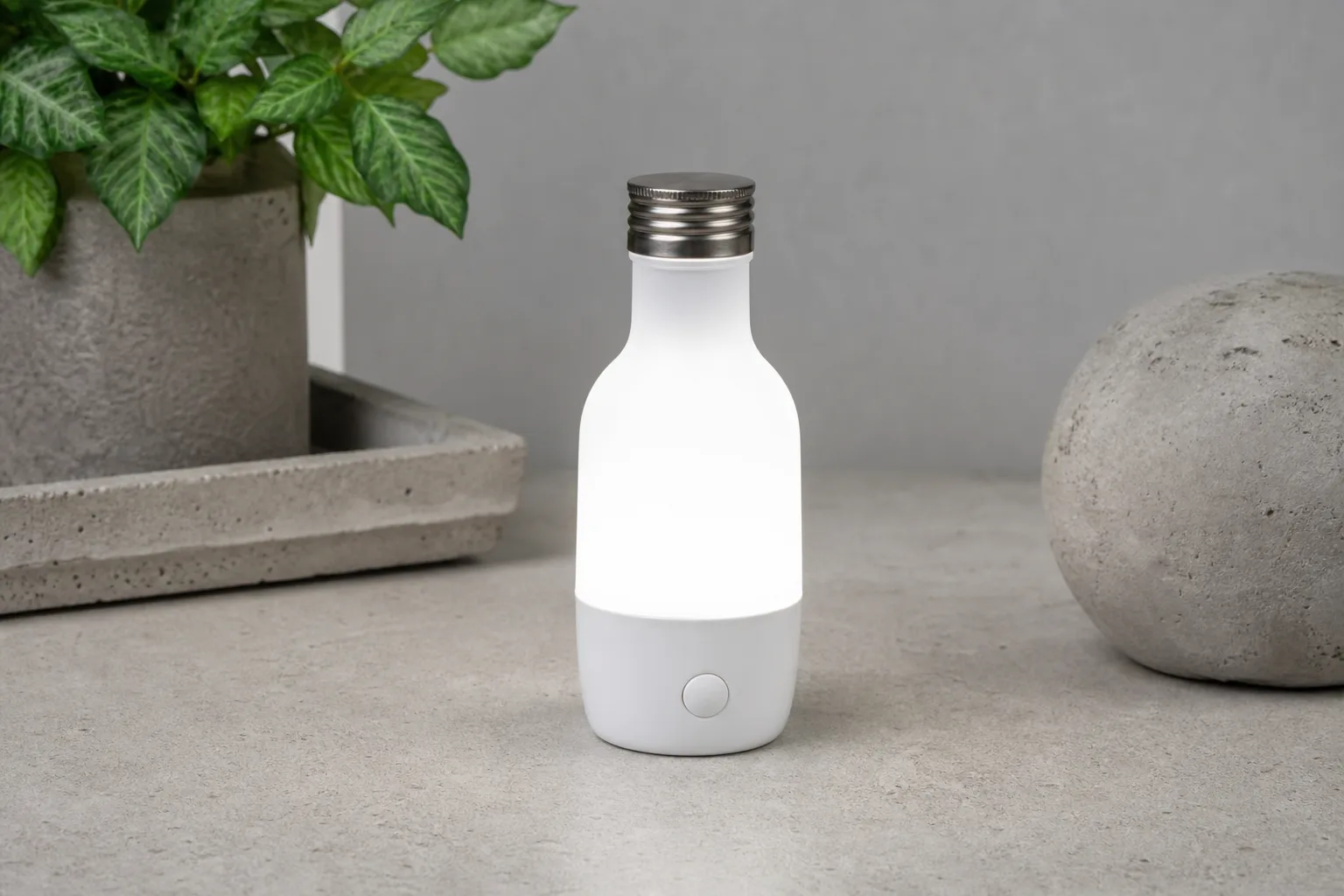

Genau hier setzt dieses Projekt an. Du baust eine miniaturisierte Tageslichtlampe in Flaschenform. Sie ist klein genug für enge Arbeitsplätze. Sie liefert ein weißes, tageslichtnahes Spektrum. Das hilft beim Lesen, Arbeiten und kann bei saisonal bedingter Niedergeschlagenheit unterstützend wirken.
Der Batteriebetrieb macht das Ganze flexibel. Keine Steckdose nötig. Du kannst die Lampe am Fahrradlenker, auf dem Campingplatz oder im Notfall nutzen. Batterien erlauben auch einfache Schaltoptionen. Du lernst, wie man Leistung und Laufzeit abwägt. Und du bleibst mobil.
Was dich im Artikel erwartet: eine klare Materialübersicht, eine praktische Schritt-für-Schritt-Anleitung, Hinweise zur Sicherheit, eine realistische Zeit-/Kostenabschätzung und Tipps zur Wartung. Die Anleitung richtet sich an DIY-Hobbyisten mit grundlegenden Lötkenntnissen. Die Schritte sind bildlich erklärt und praxisnah gehalten. Kurz und knapp: Du bekommst alles, um zu einem kompakten, batteriebetriebenen Tageslicht‑Mini-Bau zu kommen. Viel Spaß beim Basteln.
Bauanleitung: Schritt für Schritt
-
Material- und Werkzeugliste
Eine klare Liste spart Zeit. Materialvorschlag: weiße SMD- oder COB-LEDs mit Farbtemperatur 5000–6500 K und CRI ≥ 80, Widerstände oder ein konstanter Stromtreiber, Batteriehalter für AA/AAA oder ein geschützter Li‑Ion-Akku (z. B. 18650), kleiner Ein/Aus-Schalter, Litze (0,5 mm²), Schrumpfschlauch, Platine oder Lochraster, Montagekleber oder Epoxid, Aluminiumfolie als Reflektor, transparente oder gefrostete Flasche aus Glas oder Kunststoff. Werkzeuge: Lötkolben, Lötzinn, Seitenschneider, Feile, Multimeter, Bohrer mit feinen Aufsätzen, Schleifpapier oder Mattierspray. -
Vorbereitung der Flasche (Glas vs. Kunststoff)
Prüfe Material und Platz. Glas wirkt hochwertig und streut Licht gut, es ist aber spröde beim Bohren. Kunststoff lässt sich leichter bearbeiten. Entferne Etiketten. Bohre vorsichtig Öffnungen für Kabel und Schalter. Bei Glas arbeitest du mit kleinem Diamantbohrer und niedrigem Drehzahl, Kühlung durch Wasser. Bei Kunststoff reicht ein HSS-Bohrer. Hinweis: Trage Schutzbrille und Handschuhe. -
Auswahl geeigneter LEDs
Wähle LEDs mit tageslichtnahem Weiß (5000–6500 K). Achte auf Nennstrom und Vorwärtsspannung Vf. Bei mehreren LEDs entscheide, ob du sie in Reihe oder parallel schaltest. Für ein kleines Projekt sind mehrere niedriger Leistung oder eine einzelne COB sinnvoll. Hohe Leistung erzeugt Wärme. Warnung: Setze keine Hochleistungs‑LED ohne Kühlung in ein dichtes Gehäuse. -
Berechnung des Vorwiderstands oder Auswahl des Treibers
Für einfache LED‑Konfigurationen rechnest du den Vorwiderstand mit R = (Vbat − Vf) / I. Beispiel: eine LED mit Vf = 3,2 V, gewünschter Strom I = 20 mA, Batterie 3xAA Alkaline = 4,5 V. R = (4,5 − 3,2) / 0,02 = 65 Ω. Wähle 68 Ω, 0,25 W. Bei mehreren LEDs in Reihe addierst du die Vf. Für höhere Ströme oder mehrere LEDs nimmst du einen konstantstromtreiber. Er schützt LEDs besser und hält Helligkeit stabil. -
Batterieoptionen und Laufzeitabschätzung
AA/AAA sind einfach zu wechseln. NiMH-Zellen haben 1,2 V, Alkaline 1,5 V. Li‑Ion (z. B. 18650) liefert ~3,7 V nominal und mehr Kapazität. Verwende bei Li‑Ion nur geschützte Zellen und passende Ladegeräte. Laufzeit abschätzen: Stunden ≈ Akku-mAh / LED-mA. Beispiel: 2000 mAh Akku bei 100 mA Verbrauch ergibt theoretisch 20 Stunden. Rechne mit 70–85 Prozent wegen Effizienzverlusten. -
Schalterintegration
Platziere den Schalter zwischen Batterieplus und LED/Treiber. Ein einfacher SPST genügt. Wenn du mehrere Helligkeitsstufen willst, nimm einen kleinen PWM‑Dimmer oder einen Mehrpositionsschalter. Isoliere alle Kontakte mit Schrumpfschlauch. Warnung: Vermeide lose Drähte im Batteriefach, sie können Kurzschlüsse verursachen. -
Montage und Verkabelung
Löte Verbindungen sauber und zügig. Verwende Schrumpfschlauch über Lötstellen. Befestige LEDs auf einer kleinen Metall- oder Keramikfläche als Wärmeverteiler. Führe Kabel durch vorgebohrte Öffnungen. Klebe Komponenten mit Epoxid oder Heißkleber fest. Nutze Klemm- oder Steckverbindungen, wenn du den Akku wechseln möchtest. Prüfe mit Multimeter Polung und Durchgang, bevor du die Batterie einlegst. -
Diffusor und Reflektor
Eine gefrostete Flasche funktioniert oft als Diffusor. Alternativ mattierst du Glas mit feinem Schleifpapier oder Sprühfarbe für Glas. Innen kannst du Aluminiumfolie als Reflektor einsetzen, um Licht nach vorne zu bündeln. Teste Varianten, um weiches, gleichmäßiges Licht zu erreichen. -
Abschlusstests
Prüfe erstmal ohne Batterie auf Kurzschluss. Lege dann Batterie ein und messe Strom und Spannung. Kontrolliere Wärmeentwicklung nach 10–15 Minuten Betrieb. Achte auf flackernde LEDs, das deutet auf schlechte Lötstellen oder falschen Treiber hin. Messe Laufzeit und notiere Ergebnisse. -
Gehäuseverriegelung und Wartung
Sorge für eine sichere Abschlussschraube oder Klemmung, damit sich die Elektronik nicht löst. Für regelmäßigen Akkuwechsel plane eine verschraubbare Abdeckung. Reinige Diffusor und Kontakte periodisch. Bei Li‑Ion-Zellen prüfe Zustand und Ladegeräte regelmäßig.
Nützliche Hinweise: Arbeite an einer gut beleuchteten, sauberen Fläche. Verwende Lötpaste nur wenn du Erfahrung hast. Bei Unsicherheit setze auf fertige LED‑Treibermodule. Sicherheitswarnung: Kurzschluss an Akkus vermeiden, Li‑Ion nicht kurzschließen oder überladen, beschädigte Zellen sofort ersetzen.
Realistische Einschätzung von Zeit- und Kostenaufwand
Zeitaufwand
Vorbereitung
Anfänger: Plane 60–120 Minuten ein. Dazu gehören Materialbeschaffung, Maße ermitteln und die Schaltungsplanung. Erfahrene Bastler: 20–45 Minuten. Sie kennen Bauteile und haben einen Plan.
Bau
Anfänger: Rechne mit 180–360 Minuten. Bohren oder Schneiden der Flasche dauert länger. Löten und Anordnen der Bauteile braucht Zeit. Erfahrene Bastler: 60–120 Minuten. Sie arbeiten schneller und sauberer.
Test und Fehlersuche
Anfänger: 60–180 Minuten. Fehlersuche bei Lötstellen, falscher Polung oder ungeeigneter Vorwiderstände kann dauern. Erfahrene Bastler: 15–45 Minuten. Sie prüfen systematisch mit Multimeter und testen Laufzeit.
Gesamt
Anfänger: etwa 5–11 Stunden. Erfahrene: etwa 2–4 Stunden.
Kosten
Kostentreiber
Wichtige Posten sind LEDs, Batterie oder Akku, Schalter, Verkabelung, die Flasche als Diffusor, eventueller LED‑Treiber und Befestigungsmaterial. Werkzeuge oder Spezialbohrer schlagen zu Buche, falls noch nicht vorhanden.
Preisschätzungen
Einfache Variante: 15–40 Euro. Diese Variante nutzt günstige SMD‑LEDs oder LED‑Module, AA/AAA‑Batteriehalter, einfachen Schalter und eine gebrauchte oder einfache Kunststoffflasche.
Hochwertigere Variante: 50–120 Euro. Hier sind hochwertige LEDs mit höherem CRI, ein konstanter Stromtreiber, ein geschützter Li‑Ion‑Akku (z. B. 18650), eine Glasflasche oder ein fertiger Diffusor sowie bessere Befestigungen enthalten.
Begründung
Günstige LEDs und Standardbatterien kosten wenig. Treiber, geschützte Li‑Ion‑Akkus und Qualitätsdiffusoren erhöhen die Kosten schnell. Auch gute Wärmeableitung für stärkere LEDs verlangt Materialaufwand.
Spartipps
Verwende Bauteile aus Altgeräten. Kaufe LED‑Streifenrollen und schneide kleine Sektionen ab. Nutze NiMH‑Akkus aus wiederverwendeten Sets statt neuer Li‑Ion‑Zellen. Wähle eine Kunststoffflasche statt Glas, wenn du Werkzeuge sparen willst. Plane die Schaltung einfach mit Vorwiderstand statt teurem Konstantstromtreiber, wenn nur eine oder wenige LEDs betrieben werden.
Puffer
Rechne immer 10–20 Prozent Aufschlag für Materialverschnitt, Ersatzteile oder zusätzliche Befestigungen. Das vermeidet unangenehme Überraschungen.
Sicherheits- und Warnhinweise
Grundrisiken
Beim Bau und Betrieb gibt es mehrere Gefahren. Kurzschluss kann Akkus sehr schnell beschädigen oder Feuer auslösen. Überhitzung tritt bei Hochleistungs-LEDs ohne Kühlung auf. Glas kann brechen und scharfe Kanten erzeugen. Unsichere Lötstellen führen zu intermittierenden Kontakten und Funkenbildung. Unsachgemäße Behandlung von Batterien kann zu Auslaufen, Brand oder Explosion führen.
Konkrete Schutzmaßnahmen
Isoliere alle offenen Kontakte mit Schrumpfschlauch oder Isolierband. Verwende abgesicherte Batteriefächer oder Halter. Baue eine Sicherung ein. Kleine Sicherungen oder eine PTC-Reset-Sicherung sind sinnvoll. Bei Li-Ion-Akkus nutze nur geschützte Zellen oder eine Schutzplatine. Lade Li-Ion nur mit einem geeigneten Ladegerät. Mische niemals neue und alte Batterien oder verschiedene Typen. Vermeide Kontakt zwischen Plus und Minus während der Montage. Teste die Schaltung mit Multimeter, bevor du die Zellen einlegst.
Für LEDs sorge für Wärmeabfuhr. Befestige die LED auf einem kleinen Kühlkörper oder einer Metallplattform. Plane Belüftungsöffnungen ein, wenn die LED länger betrieben wird. Halte Abstand zu brennbaren Materialien. Bei Glasbohrungen trage Schutzbrille und Handschuhe. Entgrate scharfe Kanten mit Feile und Schleifpapier.
Verhalten bei Problemen
Rauchentwicklung oder starker Geruch: Schalte sofort die Stromzufuhr ab. Entferne die Batterie nur, wenn es sicher möglich ist. Entferne niemanden mit bloßen Händen aus der Nähe eines qualmenden Akkus. Löschversuch bei brennenden Lithiumzellen mit einem geeigneten Feuerlöscher für elektrische Brände oder CO2/ABC-Pulver. Verwende kein Wasser bei Lithiumbränden.
Überhitzung im Betrieb: Trenne Strom. Warte bis alles abgekühlt ist. Prüfe Kühlung und Lötstellen. Ausgelaufene Batterien: Berühre die Flüssigkeit nicht mit bloßen Händen. Sammle verschmutzte Teile in eine dichte Tüte. Entsorge sie fachgerecht bei einer Sammelstelle.
Zusätzliche Empfehlungen
Plane Zugentlastungen für Kabel. Vermeide freiliegende Litzen in Batteriefächern. Beschrifte die Polung klar. Wenn du unsicher bist, verwende fertige LED-Treibermodule mit Strombegrenzung. Arbeite in gut belüfteter Umgebung und halte einen Erste-Hilfe-Kasten und Feuerlöscher bereit. Sicherheit geht vor. Prüfe regelmäßig Akkuzustand und Gehäuse auf Beschädigungen.
Fehler finden und beheben: schnelle Troubleshooting‑Tabelle
Wenn beim Bau oder Betrieb etwas nicht wie erwartet läuft, bleibe systematisch. Prüfe erst einfache Dinge wie Polung und Schalter. Dann geh schrittweise zu Messungen über. Die folgende Tabelle deckt typische Probleme ab und gibt dir direkte Handlungsanweisungen.
| Problem | Mögliche Ursache | Praktische Lösung (Handlungsanweisung) |
|---|---|---|
| Lampe leuchtet gar nicht | Leere oder falsch eingelegte Batterie Ausgeschalteter oder defekter Schalter Unterbrochene Leitung oder schlechte Lötstelle LED falsch gepolt oder defekt |
Prüfe die Polung und setze neue Batterien ein. Schalte den Schalter mehrfach. Messe Batterie- und Anschlussspannung mit Multimeter. Kontrolliere Durchgang an Kabeln und Lötstellen. Ersetze die LED probeweise durch eine bekannte funktionierende LED. |
| Licht flackert | Lockere Verbindung oder kalte Lötstelle Wackelkontakt im Schalter oder Batteriefach Instabiler Treiber oder geringe Batteriespannung |
Ziehe alle Steckverbindungen nach. Entlote und löt steife, saubere Verbindungen neu. Prüfe Batteriehalter auf Federkontakt. Teste mit stabiler Spannung oder einem anderen Treiber. Falls PWM im Spiel ist, überprüfe Masseverbindungen. |
| Laufzeit deutlich zu kurz | Akku/Kapazität zu klein LED-Strom zu hoch durch falschen Widerstand Parasitärer Stromverbrauch durch Schaltung |
Messe den Stromverbrauch in mA. Berechne erwartete Laufzeit: Akku-mAh / Strom-mA. Tausche Batterien gegen höherkapazitative Zellen oder verwende NiMH/Li‑Ion mit passender Schutzschaltung. Verringere LED-Strom durch höheren Vorwiderstand oder konstantstromtreiber. |
| LED wird sehr heiß | Keine oder zu kleine Wärmeableitung Zu hoher Strom Enge, nicht belüftete Gehäuse |
Unterbreche den Betrieb sofort. Montiere LED auf Metallträger oder kleinen Kühlkörper. Reduziere den LED-Strom. Sorge für Belüftungsöffnungen. Verwende für Hochleistungs-LEDs immer eine passende Wärmeführung. |
| Batterie tropft oder ist ausgelaufen | Beschädigte oder gealterte Batterie Mischung verschiedener Batterietypen Falsches Laden nicht-ladbarer Zellen |
Berühre ausgelaufene Flüssigkeit nicht mit bloßen Händen. Trage Handschuhe und entferne die Zellen. Reinige Kontakte mit Isopropanol. Entsorge die Zellen fachgerecht. Verwende nur empfohlene, unbeschädigte Zellen. Bei Li‑Ion-Zellen mit Aufblähung: nicht weiter verwenden und fachgerecht entsorgen. |
Kurzfazit: Arbeite methodisch. Beginne mit Sichtprüfung und Messungen. Tausche zuerst Verbrauchsmaterialien wie Batterien und LEDs. Bei unsicheren Fällen suche Rat in Foren oder bei erfahrenen Bastlern. Sicherheit geht immer vor.
Pflege und Wartung
Batteriewechsel und richtige Lagerung
Wechsle Batterien bevor die Leistung deutlich nachlässt. Lagere Ersatzbatterien kühl und trocken, getrennt nach Typ. Mische niemals neue und alte Zellen in einem Gerät.
Kontakte und Schalter reinigen
Prüfe regelmäßig Kontakte und Schalter auf Korrosion oder Schmutz. Reinige sie mit Isopropanol und einem weichen Tuch. Achte darauf, dass alles trocken ist, bevor du die Batterie wieder einsetzt.
Diffusor schonend säubern
Reinige Glas oder Kunststoffdiffusor mit warmem Wasser und mildem Spülmittel. Vermeide Scheuermittel und harte Bürsten, die Kratzer verursachen. Trockne mit einem weichen Mikrofasertuch, damit das Licht gleichmäßig bleibt.
Kontrolle auf Wärmeentwicklung und lose Verbindungen
Überprüfe nach 10–15 Minuten Betrieb, ob LEDs oder Halter warm werden. Schalte sofort ab, wenn etwas ungewöhnlich heiß wird. Ziehe alle Schrauben nach und sichere lose Kabel mit Zugentlastung.
Austausch verschlissener LEDs
Ersetze flackernde oder dunkler werdende LEDs frühzeitig. Achte auf gleiche Spezifikation bei Spannung und Farbtemperatur. Löte sauber und isoliere die Verbindungen wieder mit Schrumpfschlauch.
Sichere Entsorgung und Akkupflege
Entsorge Akkus und Batterien fachgerecht bei einer Sammelstelle. Verwende geschützte Li‑Ion-Zellen und lade sie nur mit passenden Ladegeräten. Prüfe Akkus auf Verformung oder Auslaufen und tausche beschädigte Zellen sofort aus.
Häufige Fragen
Wie hell ist die Mini-Tageslichtlampe im Vergleich zu Standard-Lampen?
Die Mini‑Lampe liefert in der Regel weniger Licht als große Tageslichtlampen oder Schreibtischlampen. Bei guter LED‑Auswahl und mehreren LEDs erreichst du jedoch ausreichende Helligkeit für Lesen und Arbeiten am Arbeitsplatz. Für Lichttherapie gegen SAD ersetzt sie kein klinisch getestetes Gerät. Nutze sie eher als unterstützende, portable Lichtquelle.
Welche Batterien oder Akkus eignen sich am besten?
Für einfache, sichere Nutzung sind wiederaufladbare NiMH‑AA‑Zellen eine gute Wahl. Sie sind robust, preiswert und liefern 1,2 V pro Zelle. Wenn du mehr Laufzeit und Kompaktheit brauchst, sind geschützte Li‑Ion‑Zellen wie 18650 besser geeignet. Achte bei Li‑Ion auf Schutzschaltung und passendes Ladegerät.
Wie lange hält eine Akkuladung bei typischer Nutzung?
Die Laufzeit hängt direkt vom Stromverbrauch deiner LED(s) und der Akku‑Kapazität ab. Beispiel: Bei 100 mA Verbrauch und 2000 mAh Akku liegt die theoretische Laufzeit bei etwa 20 Stunden, realistisch bei 14–17 Stunden wegen Effizienzverlusten. Bei höheren Strömen sinkt die Zeit entsprechend. Messe den Strom und rechne Akku‑mAh geteilt durch mA, um eine grobe Schätzung zu bekommen.
Ist die Flasche hitze- oder brandgefährlich?
Niedrigleistungs‑LEDs erzeugen meist kaum spürbare Wärme und gelten als unkritisch. Hochleistungs‑LEDs können jedoch stark heiß werden. Sorge dann für einen Kühlkörper und Belüftung und halte die Lampe von brennbaren Materialien fern. Glas kann bei mechanischer Belastung brechen; entferne scharfe Kanten.
Kann man die Lampe unterwegs sicher verwenden?
Ja, wenn die Konstruktion robust ist. Sichere Batteriefach, isolierte Kontakte und Zugentlastung für Kabel sind wichtig. Vermeide den Betrieb in engen, ungeöffneten Taschen und schütze die Lampe vor Feuchtigkeit. Für mobile Nutzung sind NiMH‑Zellen praktisch; bei Li‑Ion achte unbedingt auf geschützte Zellen und Transportregeln.
